壓力變送器（pressure transmitter）是一種將壓力信號按照一定規律轉換為電信號的器件或裝置，其輸出信號與壓力信號之間有一定的連續線性函數關系，與壓力傳感器的主要區別是它可以輸出標準且便于遠傳的電信號。

一般來說，壓力變送器主要由測壓元件（也稱作壓力傳感器）、過程連接件和變送電路三部分組成。下面簡單介紹這三個組成部分的作用：

1.      測壓元件實現原理有電容式、應變式、電感式和頻率式等，目前市場上的變送器上使用的測壓元件以電容式和應變式居多。

2.      過程連接件主要起到連接、接觸、隔離、力傳導等作用。

3.      變送電路能將測壓元件輸出的微弱的不標準的電信號轉變成與測量壓力對應的標準電信號（如4~20mADC、0～10mA、0～5VDC等），模數混合變送電路還可以糾正測壓元件的橋非線性、零點溫漂、靈敏度溫漂和溫漂的非線性等參數。

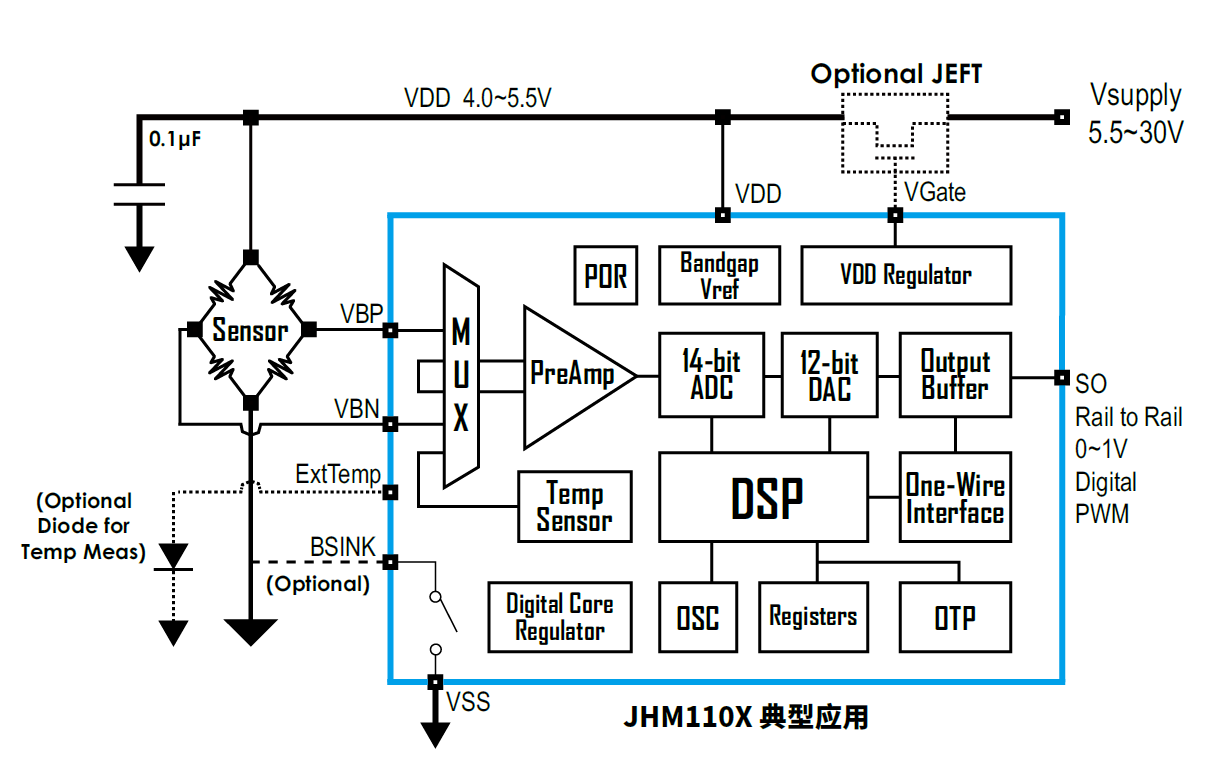

JHM110X是一款針對差分電阻橋式或半橋式傳感器信號設計的高精度模數轉換器，可通過單線接口提供數字或模擬的測量輸出信號。JHM110X有MSOP10L、SOP8L和DFN10L三種封裝規格，最小封裝尺寸3X3mm，最簡應用電路外部元件僅需一個電容即可輸出標準的比例電壓信號（10～90%VDD），加幾個簡單的外圍元件就可以輸出絕對電壓信號（0～5VDC、1～5V、0～10V等）或電流信號（4～20mA）。JHM110X做成的壓力變送器具有體積、穩定性高、高性價比等優點。

至2019年底，JHM110X已累計出貨1000萬顆，工業方面已廣泛應用于氣體壓力、水泵壓力、投入式液位計等；汽車方面已廣泛應用于進氣歧管壓力、剎車壓力、機油壓力、尿素壓力及差壓等，此外在工程機械、液壓機械也有大量的應用。久好電子以優質的服務贏得了客戶良好的口碑，核心產品JHM110X以優秀的性能和價格優勢得到了市場的廣泛認可，世界著名大廠采用后，被評價為最穩定可靠的一款信號調理芯片。

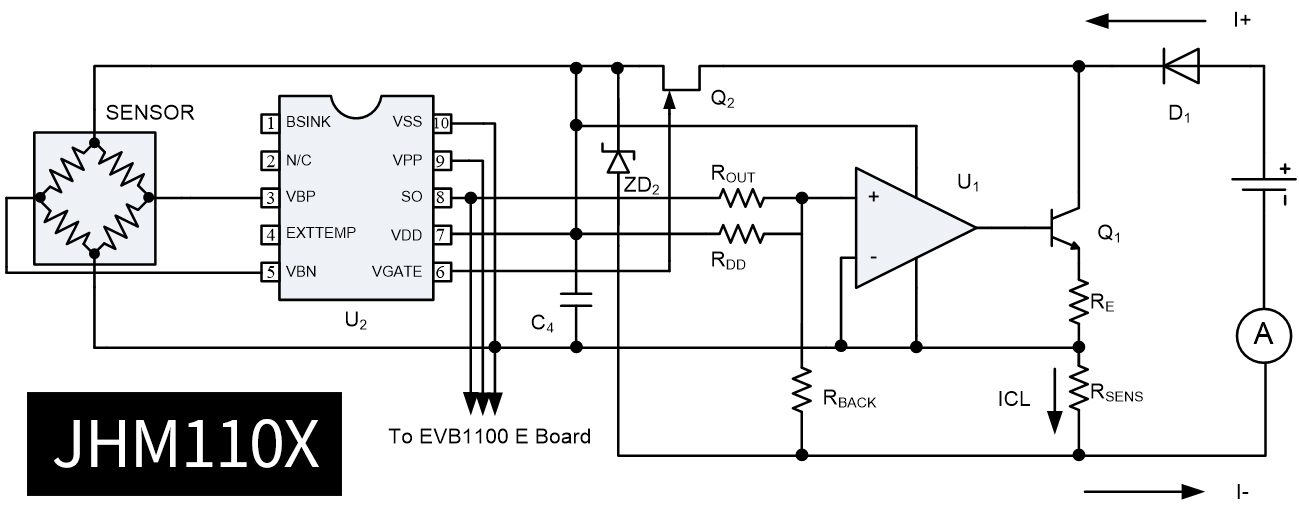

更多應用JHM1101實現4~20mA電流輸出的方案及參考設計，歡迎咨詢北京久好電子科技有限公司！
